AC LIVE : cette fonctionnalité AUTOCHART LIVE permet donc de créer la couche bathymétrique. Chaque combiné peut enregistrer jusquèà 8 heures de données dans sa mémoire interne et des années d'enregistrement si une carte additionnelle AutoChart Zéro Line est insérée dans l'appareil.Le combiné sondeur gps humminbird Helix 7G2 CHIRP sI en détail :
Tous les combinés sondeurs GPS Side Imaging intègrent, par défaut, les qualités d'images Haute Definition (HD) et la technologie Down Imaging (Di) en plus du Side Imaging (Si).
Points forts :
- Etanchéité IPx7
- Système de montage / démontage rapide
- Support inclinable et pivotant
- Menus en francais
- Technologie multiples
- Ecran plein soleil 7 pouces panoramique 16/9eme
- Antenne GPS intégrée
- Lecteur de carte Navionics Gold
|
Spécificités :
- Ecran HD LED 7" 65000 couleurs Plein Soleil
- Résolution écran 480 x 800 pixels
- Puissance crête de 4000W (500 W RMS)
- 100% étanche, menus en français
- Fish ID 3 niveaux réglables
- Couleur de fond sélectionnable
- Ligne grise structure du fond
- Zoom sur le fond
- Possibilité de captures d'écran pour utilisation ultérieure sur PC
- Vue perspective 3D
|
Technologie CHIRP :
La technologie CHIRP utilise la modulation de fréquence plutôt qu'une fréquence constante sur trois plages. Les performances de l'appareil sont exceptionnelle à toutes les profondeurs. Une large plage de fréquence automatique de 28 à 540khz est sélectionnée en fonction de l'environnement sous marin et de la profondeur.
- Les détections sont améliorées : distinction claire des arcs représentant les prédateurs et leurs proies qui se cachent dans les algues.
- Une lisibilité parfaite : les contours des structures d'une épave, indice précieux pour localiser les poissons, sont clairement lisibles.
- L'identification est améliorée grâce à la séparation de cible du CHIRP.
- Les interférences sont réduites car le CHIRP élimine les intérférences et informations parasites en séparant les poissons de la structure.
- La précision est optimale car vous choisissez les fréquences qui permettente d'avoir le moindre détail. Vous pouvez ainsi suivre votre leurre en direct.
- La technologie CHIRP permet d'explorer une grande profondeur sans manquer une information.
-
Technologie SwitchFire :
Cette innovation révolutionnaire vous permet de choisir comment le retour des échos est affiché. Vous avez dorénavant le pouvoir d'adapter votre appareil en fonction des conditions de pêche.

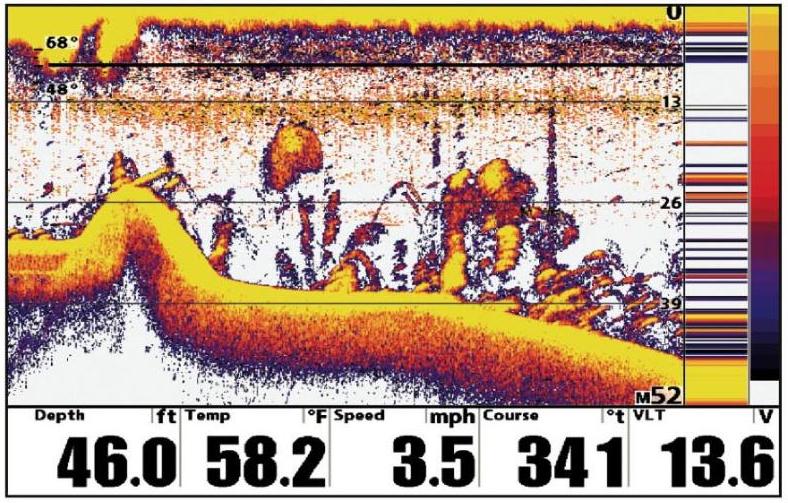

Mode MAX et ses avantages :
- Incroyable précision sur les détails des structures et des poissons
- Performances inégalées pour le suivi de son leurre
- En Jigging ou en verticale, vous ne perdrez plus votre leurre des yeux

|
|

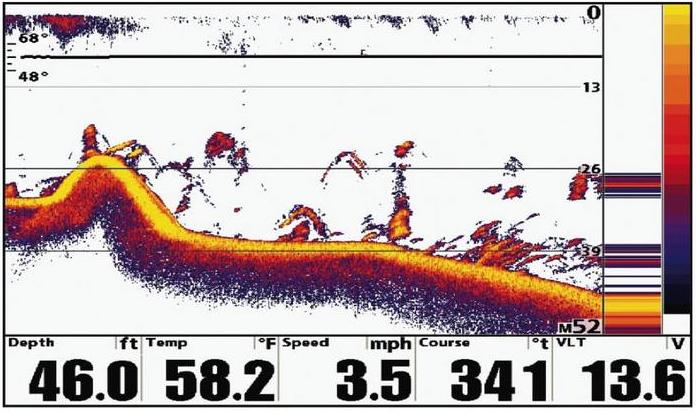

Mode d'effacement et ses avantages :
- Performances optimisées en eau peu profonde en éliminant les bruits de surface. D'où une meilleure compréhension de l'image.
- Un écran clair pour une lecture facile sans interférence causée par les particules en suspension.
- Excellente lisibilité en eaux troubles et agitées.
- Force des retours d'écho, adapté en fonction de la profondeur.
 |
Sonde tableau arrière Down-Imaging :

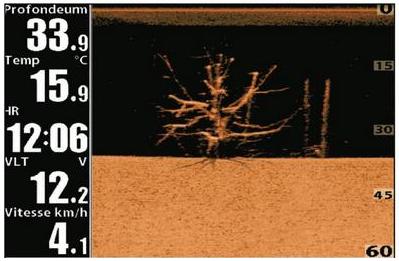

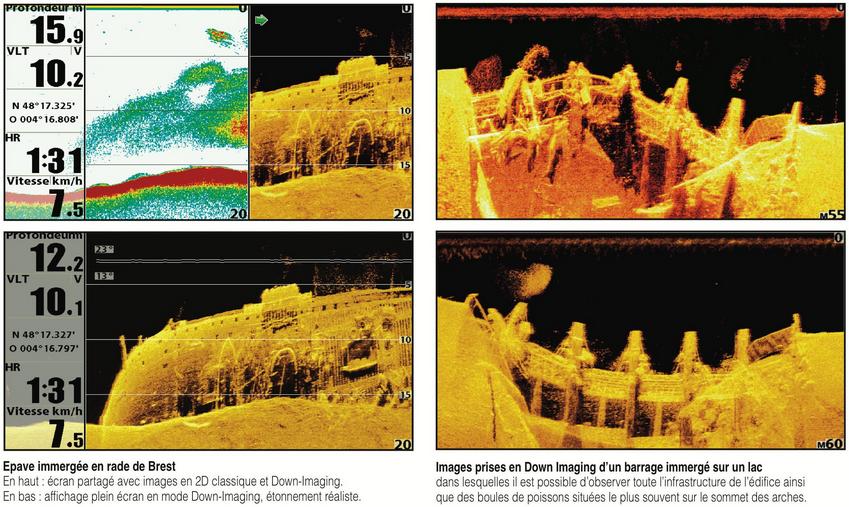

Grâce à l'exceptionnelle technologie Down-Imaging, il est maintenant possible de voir avec netteté et précision tout ce qui est immergé directement à la verticale du bateau. Arbes, buissons, épaves, rochers et toute autre structure apparaîtront avec autant de détails que si vous filmiez sous l'eau. Avec un réalisme fascinant.
Technologie Humminbird Down-Imaging
Les images fournies par le logiciel Down-Imaging sont créées avec des ondes sonores hautes fréquences émises par un faisceau. Le retour de ces ondes au sondeur reconstitue sur l’écran une image instantanée du fond présent sous le bateau. Le logiciel Down-Imaging analyse les retours d’échos et reconstitue avec réalisme l’image du paysage sous-marin s’étendant sous le bateau, d’une précision telle que tous les détails sont révélés. Les images générées à l’écran apparaissent avec un réalisme qui s’apparente directement au modelé d’un cliché photographique
|

|

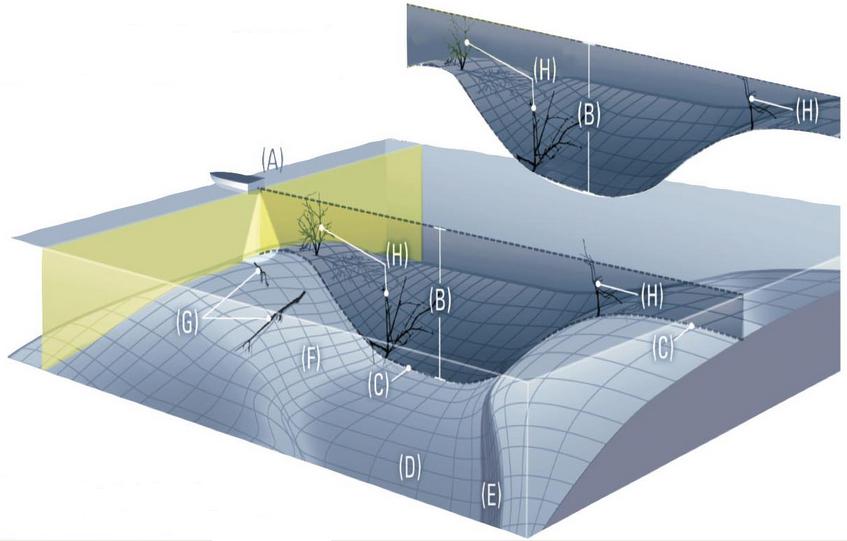

La technologie Down-Imaging utilise un mince faisceau orienté vers le bas pour prendre une succession de photographies du fond présent sous le bateau (représentées en jaune sur les dessins). Comme le fait un scanner en imagerie médicale. Le logiciel Down-Imaging regroupe au fur et à mesure ces suites de tranches pour composer une vue 3D détaillée et précise du paysage sous-marin s’étendant à la verticale de la coque.
|

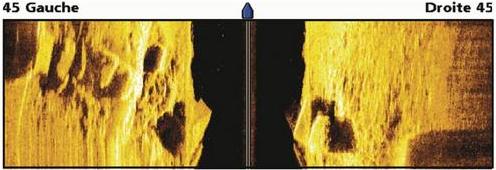

TECHNOLOGIE SIDE-IMAGING : le fond de l'eau à ciel ouvert
L'intérêt de cet extraordinaire système de balayage latéral avec représentation 3D de qualité photographique est qu'il permet d’explorer très loin sur les côtés avec un affichage du relief à l'écran qui s'affranchit de la fameuse zone d'ombre, principal facteur limitant les systèmes de sondage classique. Il s’agit purement d’un système de repérage et d'identification des structures à distance, ce qui le rapproche plus du sonar que du sondeur.
En clair, il est désormais possible de prospecter rapidement une large zone de chaque côté du bateau, se faire une idée de la pente, de la présence d'obstacles distants de plusieurs dizaines de mètres, et même «lire» le trajet sinueux d'un lit de rivière noyé sous 15 mètres d'eau. On peut également détecter à distance des poissons ou des bancs de poissons suspendus.

|
 |

|

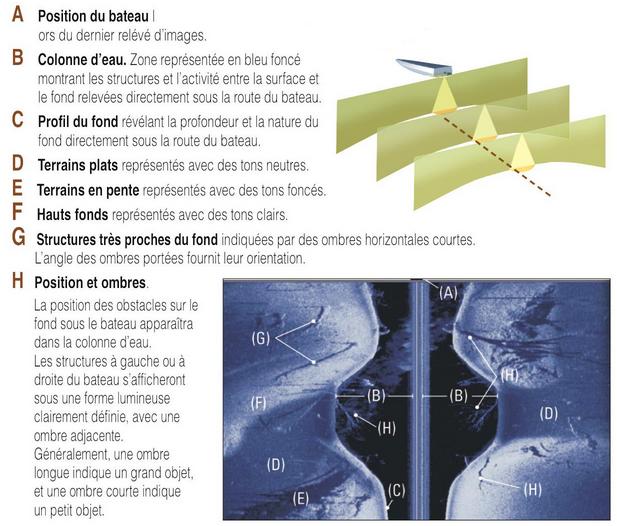

- Les faisceaux Side Imaging

Deux faisceaux latéraux balaient sur les côtés, avec une portée théorique de 120 m chacun. Contrairement aux faisceaux classiques de forme conique, les faisceaux Side Imaging sont très minces dans leur dimension horizontale, mais très larges dans leur dimension verticale. Pour obtenir une bonne image latérale, il importe que le bateau se déplace à vitesse constante (entre 4 et 8 nœuds), de préférence en ligne droite pour éviter les distorsions.
Les échos de forte intensité s'affichent en clair, ceux d'intensité moyenne en ton neutre, et ceux de faible intensité en foncé.
Les fonds qui remontent, les fonds durs, les objets bien séparés du fond renvoient des échos plus forts qui s'affichent en clair.
Les fonds qui descendent ou les fonds mous s'affichent en sombre. De plus, si un obstacle élevé (écho clair) intercepte le faisceau, il crée derrière lui une zone d'ombre qui ne reçoit pas d'ondes, donc n'en renvoie pas. Cette zone s'affiche en sombre, plus étendue si l'obstacle est important, elle ressemble à une ombre portée, comme celle d’un objet soumis à un éclairage rasant.
Une détection sous-marine détaillée
Side-
imaging est essentiellement un outil de prospection ou de primo-repérage. Il se révèle très intéressant pour détecter des ruptures de pente, des changements de nature du fond, des amas de pierres, des crevasses ou des chenaux, avec des nuances dans le modelé des images proches des rendus photographiques.
Le système Side-Imaging demande un apprentissage
Il faut oublier ce que l'on sait sur les sondeurs classiques et leur mode d'affichage. Avec un sondeur classique, on s'intéresse surtout à ce qu’il y a entre la surface et la ligne du fond. Avec le Side-Imaging, l'important est ce qui se passe de part et d’autre du bateau.
Le système Side-Imaging est indissociable du GPS
Avec un sondeur classique, lorsqu’une structure est détectée, on sait la situer avec précision puisqu'elle se trouve sous le bateau. Il suffit de poser un marqueur ou de prendre des repères pour la retrouver.
Avec le Side-Imaging, on positionne le curseur à l'endroit qui nous intéresse sur l'écran, on l’enregistre, et on demande plus tard au GPS de nous y conduire. Peu importe que le bateau ait parcouru 100 m entre temps : le sondeur mémorise les positions pour nous permettre de retrouver la structure en question en un minimum de temps.
|
|
|
Lignes grise et blanche :
|
|
Fish ID et Fish ID+ :
|
L'affichage de la ligne grise est rendu possible par la représentation de l'image affichée à l'écran permettant de définir le type de fond détecté par la sonde : un trait fin et sombre indique un fond dur, un trait large plus clair signale la présence de sable ou de vase.
|
|
En présence d'une cible, la fonction Fish ID du sondeur affiche un symbole en forme de poisson, plus ou moins grand selon sa taille réelle. La fonction Fish ID+ ajoute à l'écran un chiffre au dessus du dessin pour préciser la profondeur à laquelle le poisson est détecté.
|

AC LIVE : cette fonctionnalité AUTOCHART LIVE permet donc de créer la couche bathymétrique. Chaque combiné peut enregistrer jusqu' à 8 heures de données dans sa mémoire interne et des années d'enregistrement si une carte additionnelle AutoChart Zéro Line est insérée dans l'appareil.
Accessoires nouvelle génération : Mise à jour software par câble.
Garantie nationale 3 ans.
Alarme de température | OUI |
Antenne GPS | Interne |

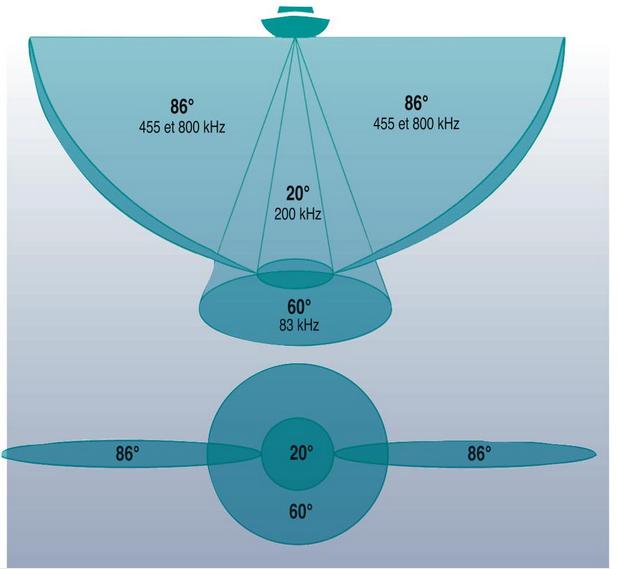

Angles d'ouverture maximale | 200kHz/20° ; 455kHz/2x86° ; 800kHz/45° ; 83kHz/60° |
Bottom Lock | OUI |
Capture d'écran sur carte SD | OUI |
Carte Navionics acceptée | Gold |
Dimension support L x H x Pr | 175 x 190 x 114 mm |
Ecran | Couleur |
Ecran tactile | Non |
Enregistrement vidéo | OUI |
Fonction GPS | OUI |
Fonctions communes Humminbird sauf PiranhaMAX et Fishin' Buddy | Sondeur SwitchFire, écran partagé Zoom, branchement sur ordinateur, écran partagé fréquence 2D, personnalisation des vues et des données, arrêt sur image, Fish ID+ sélectif, fenêtre RTS, menu XPRESS, support à démontage rapide, étanche avec normes IP67. |
GPS Traceur | OUI |
GPS lecteur de carte | OUI |
Graphique de température | NON |
Loch journalier | OUI |
Mise à jour | Câble |
Monochrome / couleur | 65 000 couleurs (16 bits) |
Puissance de sortie RMS/crête | 500 / 4 000 watts |
Rafraichissement instantané image | OUI |
Résolution H x V | 480 x 800 pixels |
Taille écran L x H | 157 x 87 mm (7") |
Technologie utilisée | DualBeam PLUS, Down Imaging et Side Imaging |
Touches de raccourcis | NON |
Type d'écran rétroéclairé | TFT |
Vues perspective 3D | OUI |
Waypoints sur vue sondeur | OUI |
Waypoints, Routes, Traces/Points | 2 500, 45, 50/20 000 |
